土工膜施工技術(shù)規(guī)范及標(biāo)準(zhǔn)

文章出處：admin 人氣：3157發(fā)表時(shí)間：2020-05-12 08:34:33

導(dǎo)讀：土工膜的接縫處理是施工的關(guān)鍵程序，直接影響工程運(yùn)行壽命，邊緣接縫處要求不能有污物、水分、塵土等。，施工過程中，推土機(jī)配合壓路機(jī)整平碾壓，嚴(yán)禁有碎、塊石等堅(jiān)硬突起物

土工膜的焊接工作

1）土工膜的接縫處理是施工的關(guān)鍵程序，直接影響工程運(yùn)行壽命，據(jù)質(zhì)量檢測(cè)表明，采用熱焊方法比較理想。（也可用專用膠粘接）熱焊方法是PE土工膜相接的表面加熱處理，使之表面熔化，然后通過壓力使之融合成一體。

2）土工膜沿一定方向鋪設(shè)，土工膜兩邊均預(yù)留一定PE膜與PET不粘合層，鋪設(shè)時(shí)要調(diào)整好每個(gè)單元土工膜走向，以便于兩個(gè)單元土工膜的焊接。

3）土工膜鋪設(shè)后，要用砂袋壓住，以防風(fēng)動(dòng)，邊緣接縫處要求不能有污物、水分、塵土等。

4）焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬帶，且平整、無折皺。

5）焊接時(shí)，具有一定經(jīng)驗(yàn)的技術(shù)人員焊接，焊接使用專用焊接機(jī)進(jìn)行焊接。要調(diào)整好溫度和速度（也可膠粘接）。

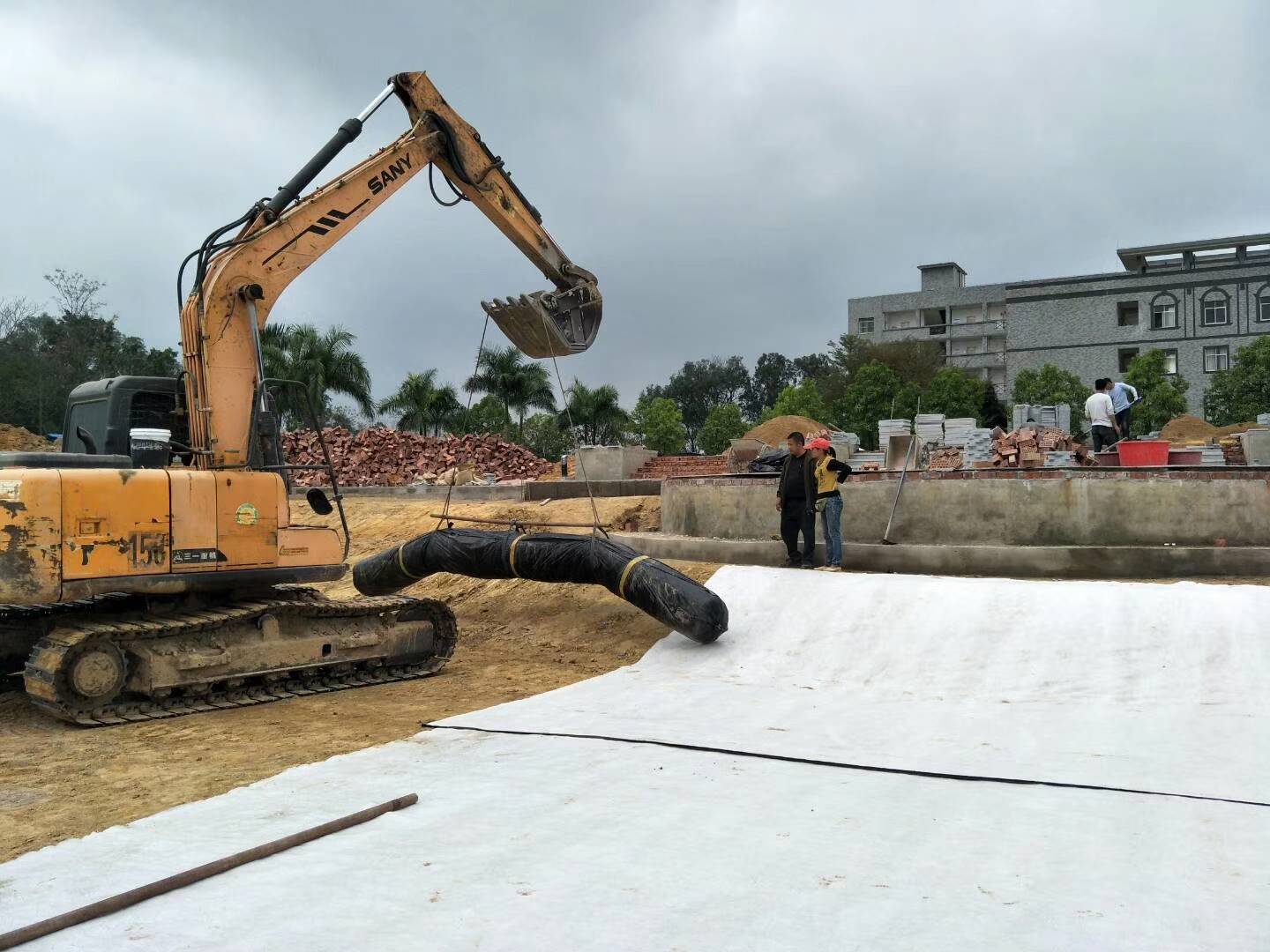

鋪設(shè)土工膜時(shí)軟基處理施工

1、鋪放土工膜的基層應(yīng)平整，局部高差不大于50㎜。清除樹根、草根及硬物，避免損傷破壞土工膜。

2、砂礫墊層按圖紙要求施工，填筑厚度30cm，施工過程中，推土機(jī)配合壓路機(jī)整平碾壓，嚴(yán)禁有碎、塊石等堅(jiān)硬突起物，以免下一步的施工中突起物刺穿土工膜。　
　

3、土工膜須按其主要受力方向鋪放，同時(shí)不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。

4、砂礫墊層要求潔凈、干燥，并具有足夠的強(qiáng)度和耐磨耗性，其顆粒形狀應(yīng)無軟質(zhì)石和其它雜質(zhì)，粒徑宜為20-50mm，含泥量不應(yīng)大于10% 。

5、土工膜兩邊均預(yù)留一定寬度的PE膜與PET織物不粘合層（即甩邊），鋪設(shè)時(shí)，要調(diào)整好每個(gè)單元土工膜走向，以便于兩個(gè)單元土工膜的焊接。

6、砂礫墊層的壓實(shí)度要達(dá)到相應(yīng)路基填筑的壓實(shí)度，且施工過程中要預(yù)留路拱，路拱橫坡度為2％。

7、土工膜焊接使用雙軌焊接機(jī)，采用熱焊接方法使PE膜相連的表面加熱處理使之表面熔化，然后通過壓力使之熔合成一體。

8、焊道處無紡布的連接，膜兩側(cè)復(fù)合的土工布如在150g/㎡以下可采用熱風(fēng)焊槍焊接，150g/㎡以上采用手提式縫紉機(jī)縫合。

土工膜施工工藝流程

運(yùn)膜—展膜—裁膜—試鋪土工膜—試焊土工膜—焊件檢驗(yàn)—焊接土工膜—取樣檢驗(yàn)—瞄錮—檢查驗(yàn)收。

支護(hù)層的鋪設(shè)土方按照土方開挖工藝開挖后，首先采用人工檢除磚石，瓦塊及硬質(zhì)雜物和有機(jī)質(zhì)植物后使用耕旋機(jī)旋一遍，其次采用推土機(jī)整平河床底，同事人工撿除磚石，瓦塊及硬質(zhì)雜物和有機(jī)植物后旋耕機(jī)旋第二遍，再次用平地機(jī)平人工撿拾后旋第三遍，然后用灰土拌和機(jī)打三遍，平地機(jī)平整，壓路機(jī)壓實(shí)6-8遍至壓實(shí)系數(shù)符合設(shè)計(jì)要求。

hdpe土工膜與兩布一膜哪個(gè)好2mm土工膜多少錢一平方 hdpe土工膜施工費(fèi)

此文關(guān)鍵字：土工膜

免責(zé)聲明：部分文章信息來源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：土工膜施工技術(shù)規(guī)范及標(biāo)準(zhǔn)????????地址：http://www.cnygy.com/tgmzx/235.html
