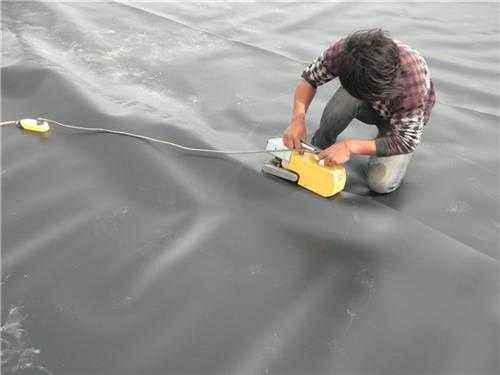

根據(jù)設(shè)計(jì)要求合膜式土工膜的焊接溫度為180~300T，在25T的氣溫條件下當(dāng)焊接溫度調(diào)整為180T，焊縫明顯存在虛焊現(xiàn)象，且不能形成封閉空間，封堵后無法進(jìn)行氣密性壓力試驗(yàn)。經(jīng)現(xiàn)場(chǎng)多次試驗(yàn)，對(duì)土工膜的焊接溫度、焊接的行走速度、充氣壓力和穩(wěn)壓時(shí)間進(jìn)行測(cè)試。


　　在材料運(yùn)輸及施工過程中，容易出現(xiàn)土工膜破損或焊縫取樣實(shí)驗(yàn)不合格等特殊情況，因此必須進(jìn)行修補(bǔ)施工，需要進(jìn)行本項(xiàng)測(cè)試分析，擬對(duì)修補(bǔ)部位采用PE膠粘法，并進(jìn)行氣密性檢測(cè)及真空度檢測(cè)。


　　通過此次技術(shù)研究，顯著提高了12萬平蒸發(fā)池土工膜焊接一次合格率，保證了土工膜焊接施工質(zhì)量，顯著提高了施工工效，降低了施工成本;


　　通過現(xiàn)場(chǎng)實(shí)踐，在蒸發(fā)池大面積合膜式土工膜防滲施工中通過試驗(yàn)對(duì)土工膜焊接參數(shù)優(yōu)化，使得現(xiàn)場(chǎng)焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質(zhì)量和工程進(jìn)度，并充分證明了合膜式土工膜防滲施工技術(shù)應(yīng)用的可行性。
